Beschreibung
Das Modul ist in verschiedenen Ausführungen erhältlich:
-
Direkter Umwälzkreis:

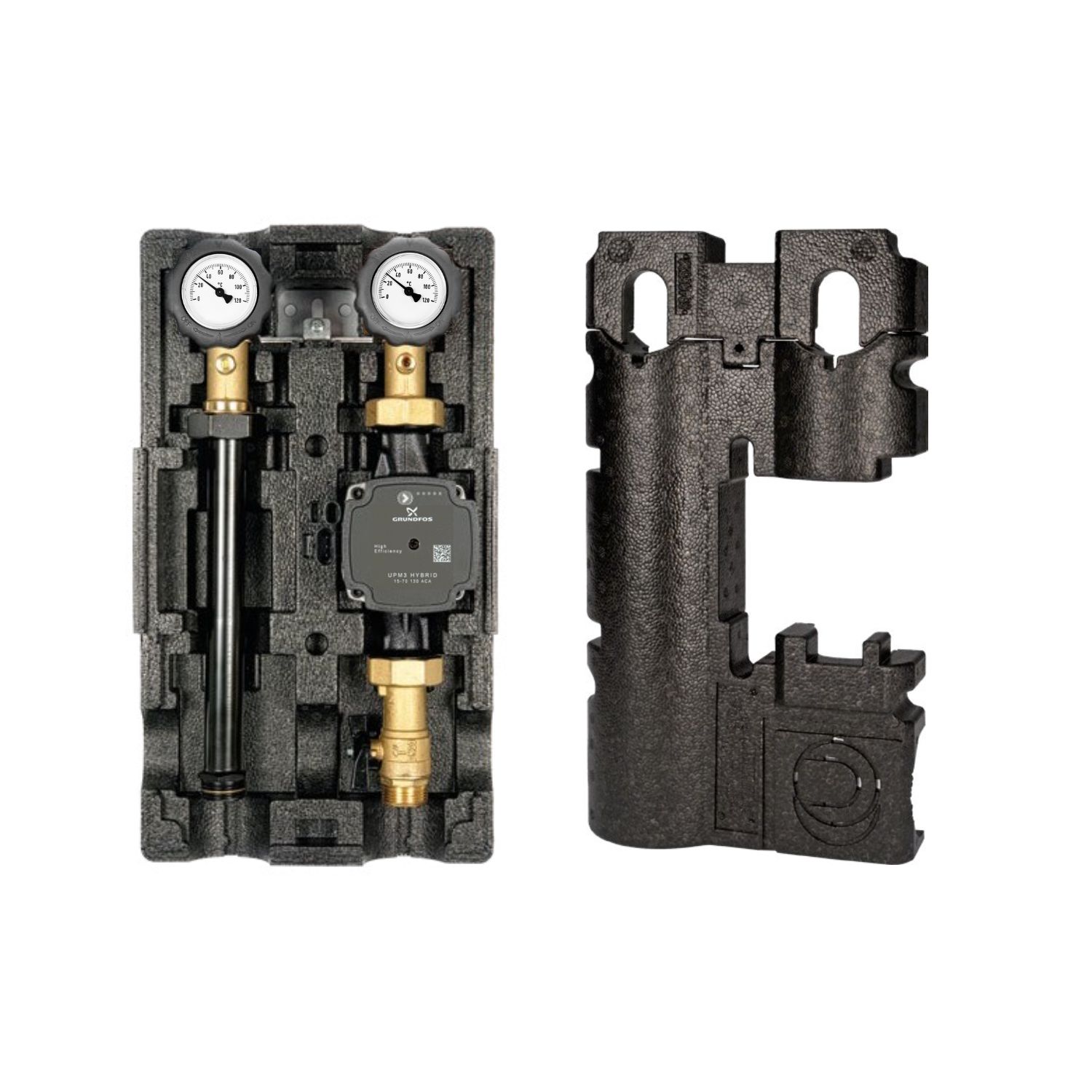

Dieses Modul gewährleistet den richtigen Volumenstrom des Wärmeträgermediums und den erforderlichen Druckanstieg in allen Heiz-/Kühlanlagen, die einen Zirkulationspumpenkreis benötigen oder zum Laden von Speicherboilern, wobei die Vorlauftemperatur der Betriebstemperatur des Wärmeerzeugers entspricht.Das Modul besteht aus einem Vor- und Rücklaufzweig. Der Rücklauf enthält das Absperrventil, ein Thermometer und ein Rückschlagventil. Das Rückschlagventil kann bei Wartungsarbeiten am System ausgeschlossen werden.
Im Vorlauf befinden sich das Absperrventil, Thermometer, die Umwälzpumpe und ein Ausschlussventil für die Pumpe bei Wartung.
Das Modul wird standardmäßig mit Vorlauf und Pumpe auf der rechten Seite geliefert. Bei einigen Modellen können Vor- und Rücklauf leicht, auch vor Ort, vertauscht werden. Auf Anfrage können auch andere Pumpen mit abweichenden hydraulischen Eigenschaften oder höherer Energieeffizienz geliefert werden. -
Mischkreise – fest eingestellt oder motorisiert:
Der erste Typ stellt die Vorlauftemperatur über die Einstellung am thermostatischen Mischventil ein, während der motorisierte Typ die Temperatur über einen Servomotor regelt. Beide Varianten gewährleisten den richtigen Volumenstrom und ausreichenden Druckanstieg in allen Heiz-/Kühlanlagen, in denen eine direkte Vorlauftemperaturregelung erforderlich ist.
Das Modul wird serienmäßig mit einer Grundfos UPM3-K Hybrid Pumpe, ErP-Ready geliefert.
Alle Ausführungen zeichnen sich durch ein innovatives Design, kompakte Abmessungen und eine Schutzabdeckung für den Umwälzkreis aus. Diese Abdeckung aus solidem PPE mit einer Dichte von 45 kg/m³ schützt alle funktionalen Elemente des Produkts und sorgt gleichzeitig für eine hohe thermische Isolierung.
Die besondere Konstruktion ermöglicht die optimale Nutzung des Installationsraums, ohne die Wartungsfreundlichkeit zu beeinträchtigen. Praktische integrierte Kabelkanäle auf der Abdeckung ermöglichen die flexible Kabelführung in alle Richtungen während der Installation.
Die beiden Hauptvorteile der HPS sind:
-
Zwischenabdeckung (konform mit der EnEV2014) mit Kondensationsschutzfunktion
-
Grundfos UPM3-K Hybrid Pumpe, ErP-Ready, speziell konzipiert, um Kondensbildung zu vermeiden
