Beschreibung
Das NOVAZONE Multizonen-Modul ist in der Lage, den richtigen Volumenstrom des Wärmeträgers sowie einen geeigneten Förderdruck in allen Heizungsanlagen sicherzustellen, die eine zusätzliche Leistung im Vergleich zur Kesselpumpe benötigen.

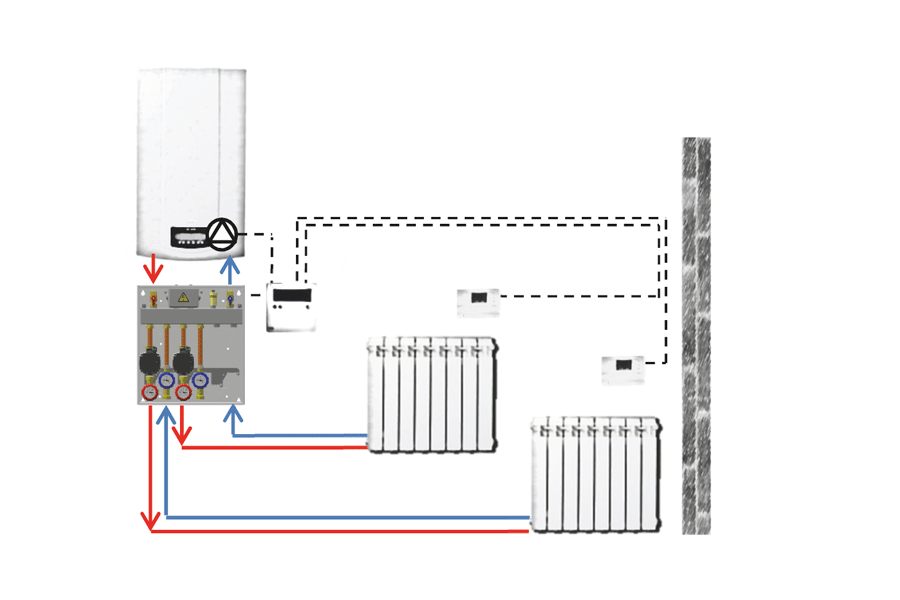

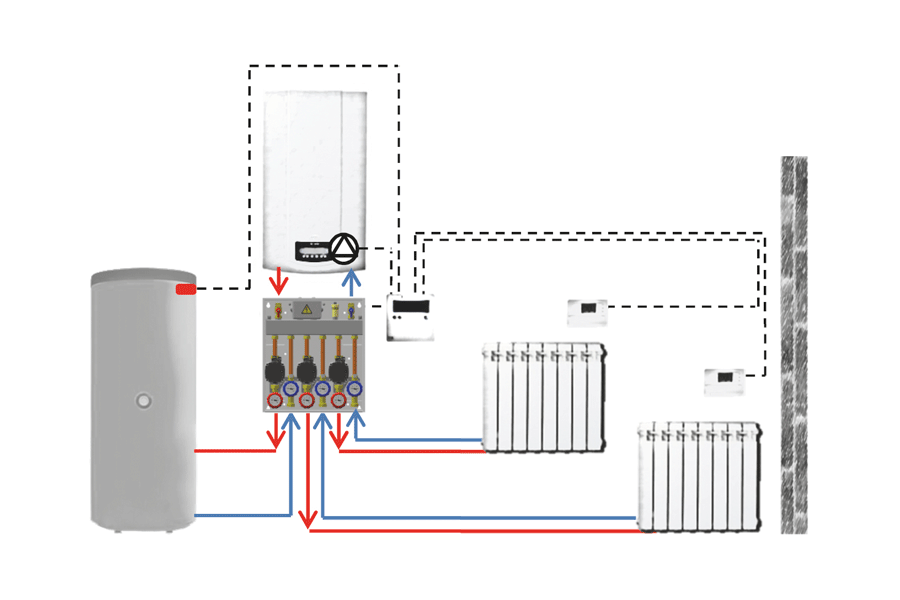

Der im Modul integrierte hydraulische Abscheider garantiert die hydraulische Entkopplung des Wärmeerzeugers von den Heizkreisen und macht diese hydraulisch unabhängig.

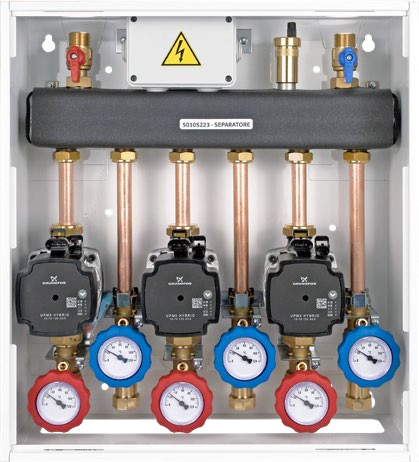

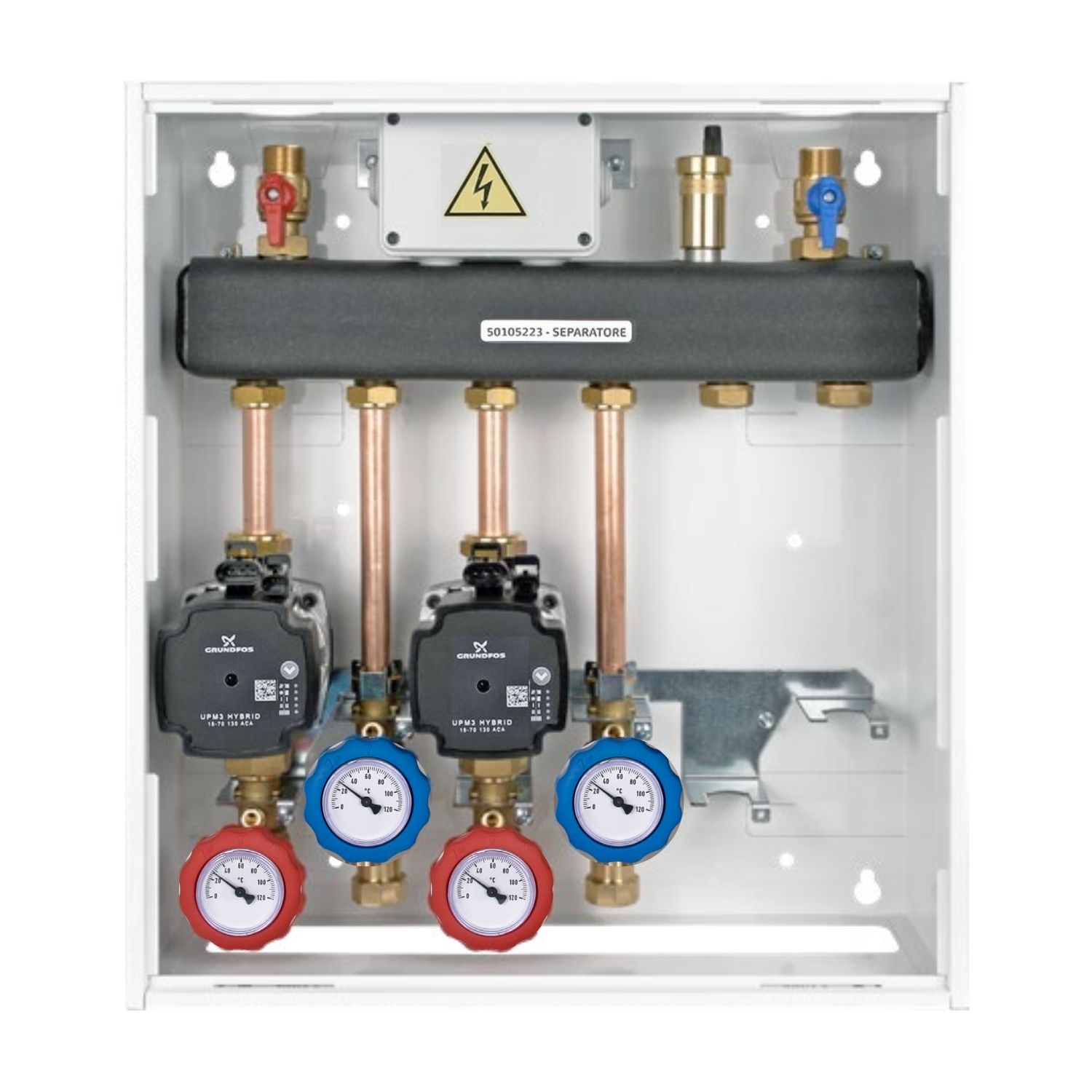

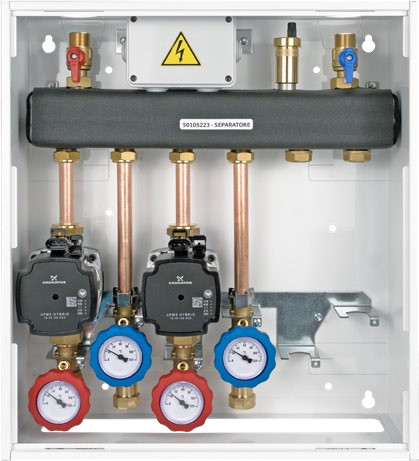

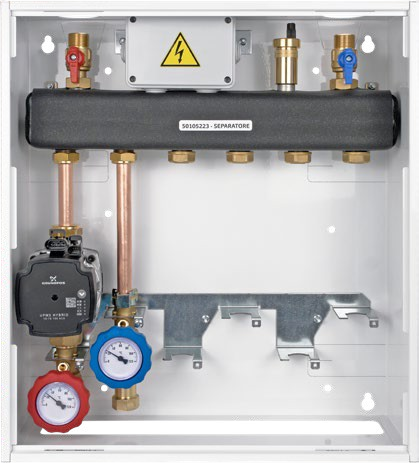

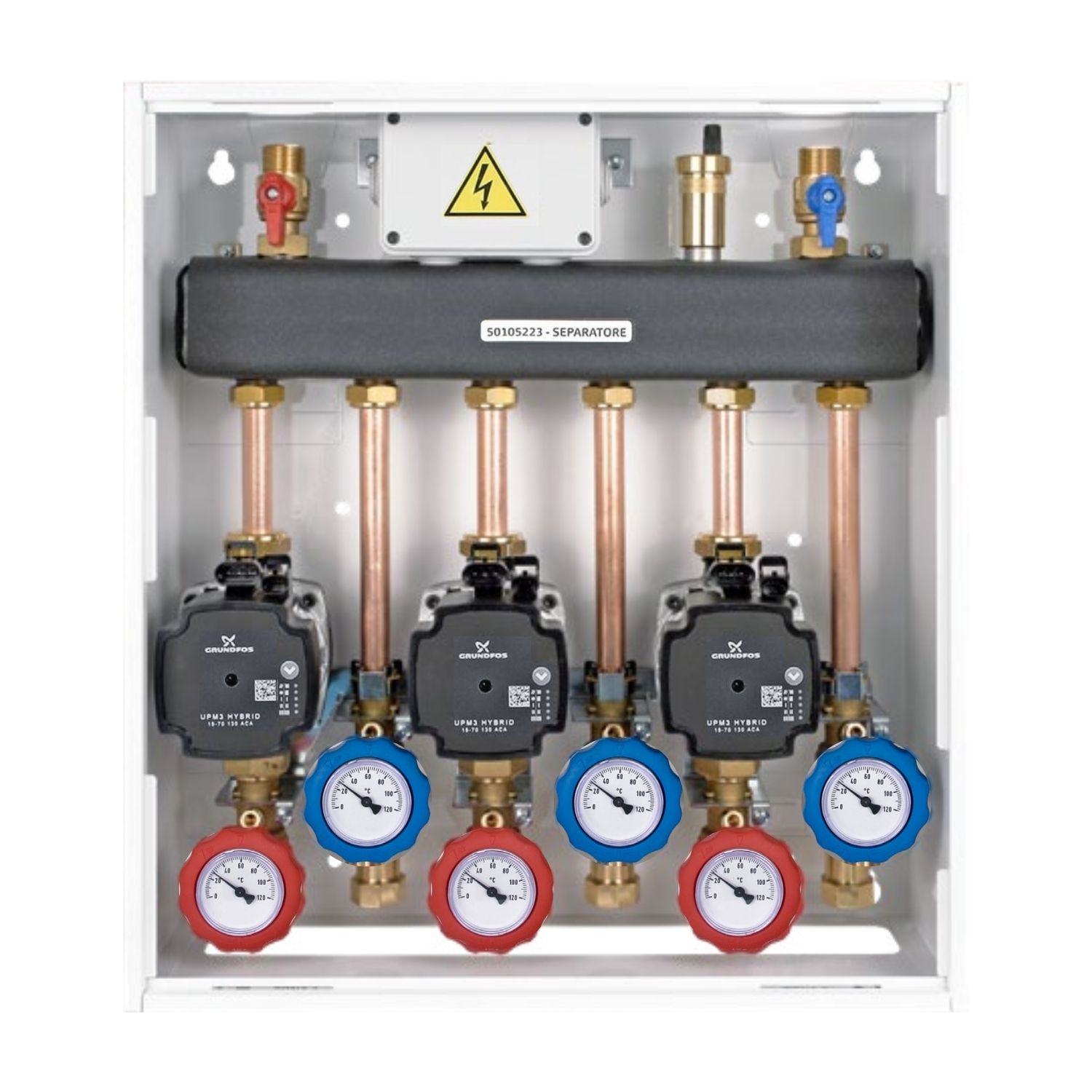

Das NOVAZONE DM Modul mit Direktzonen verändert die Vorlauftemperatur der Zonen nicht im Vergleich zur Vorlauftemperatur des Wärmeerzeugers.

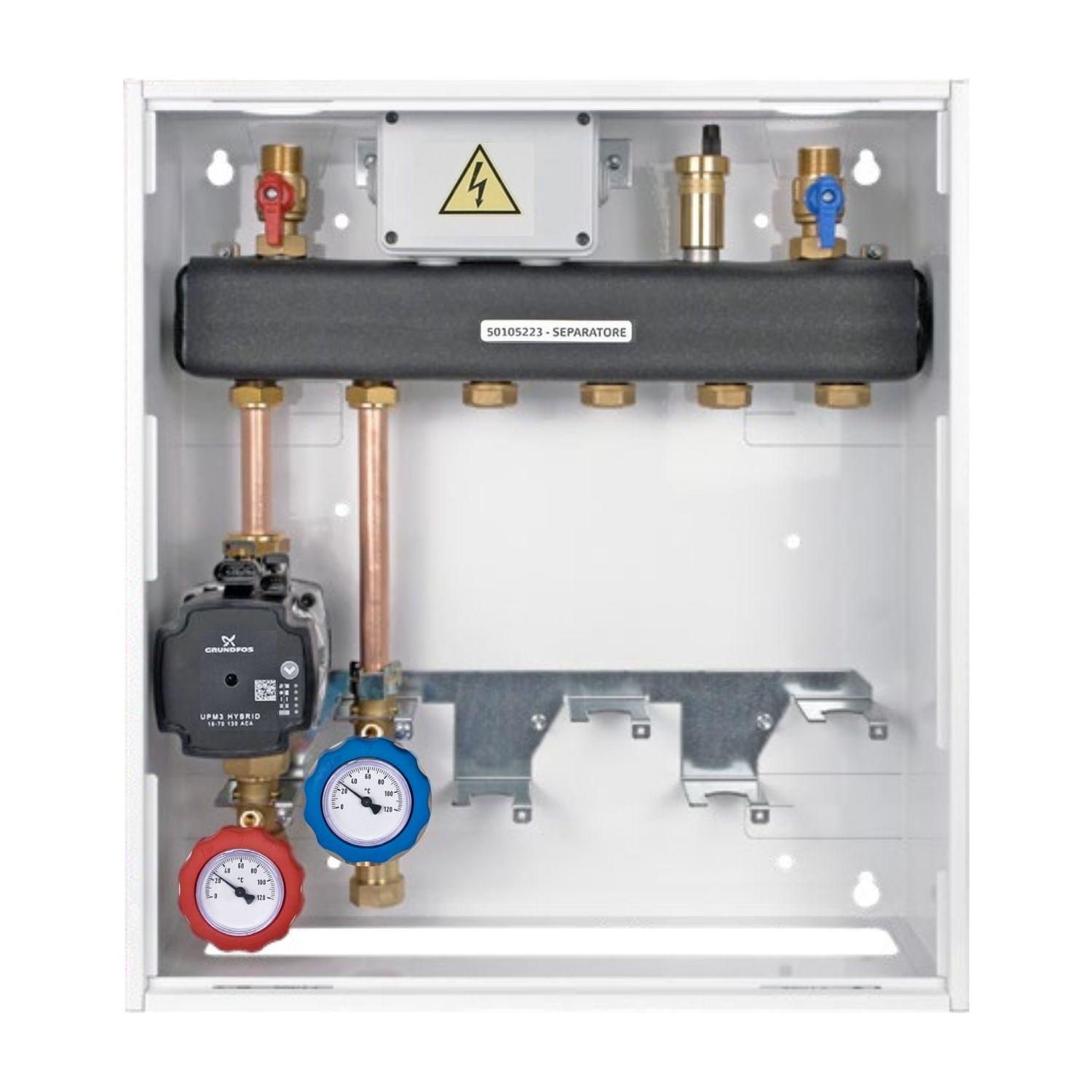

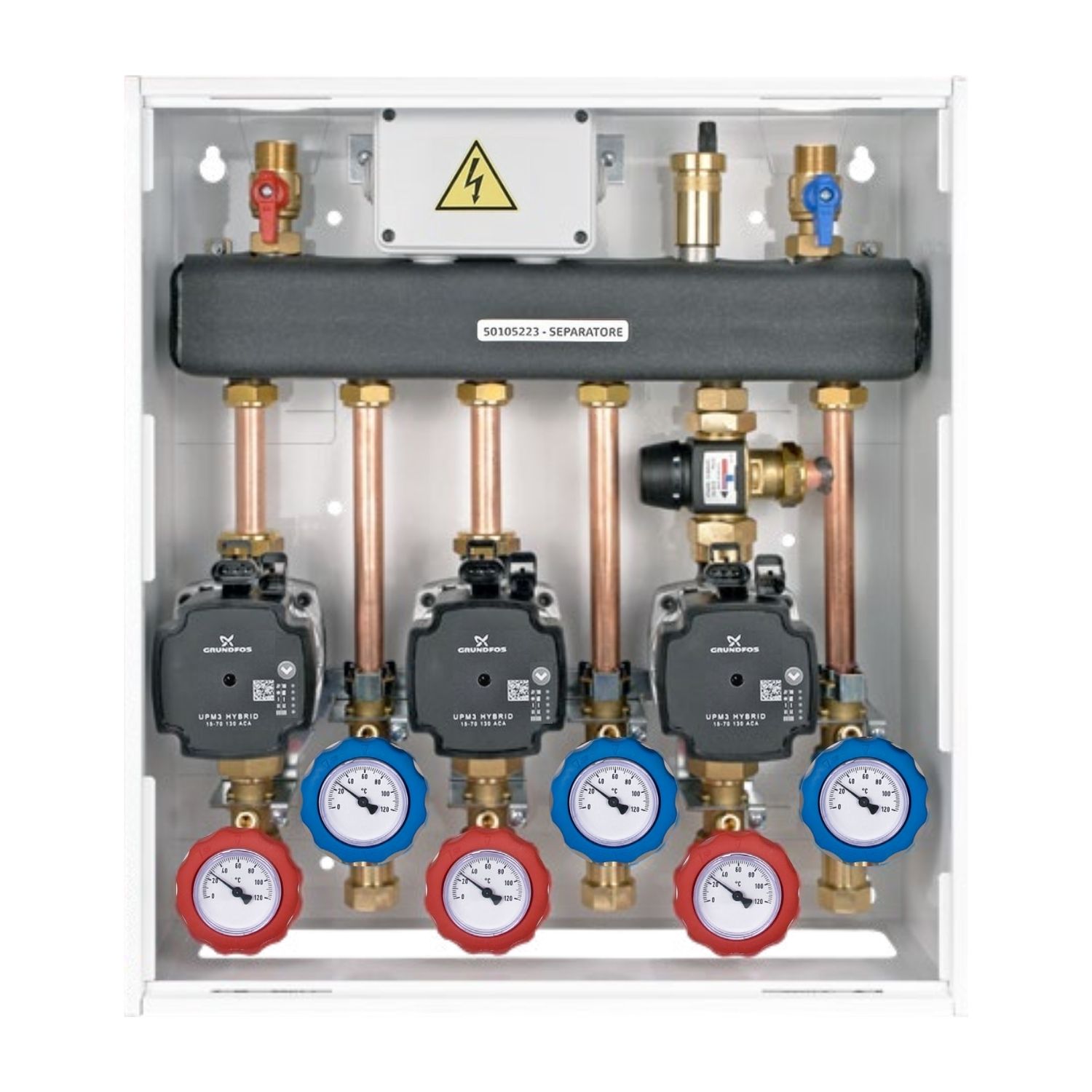

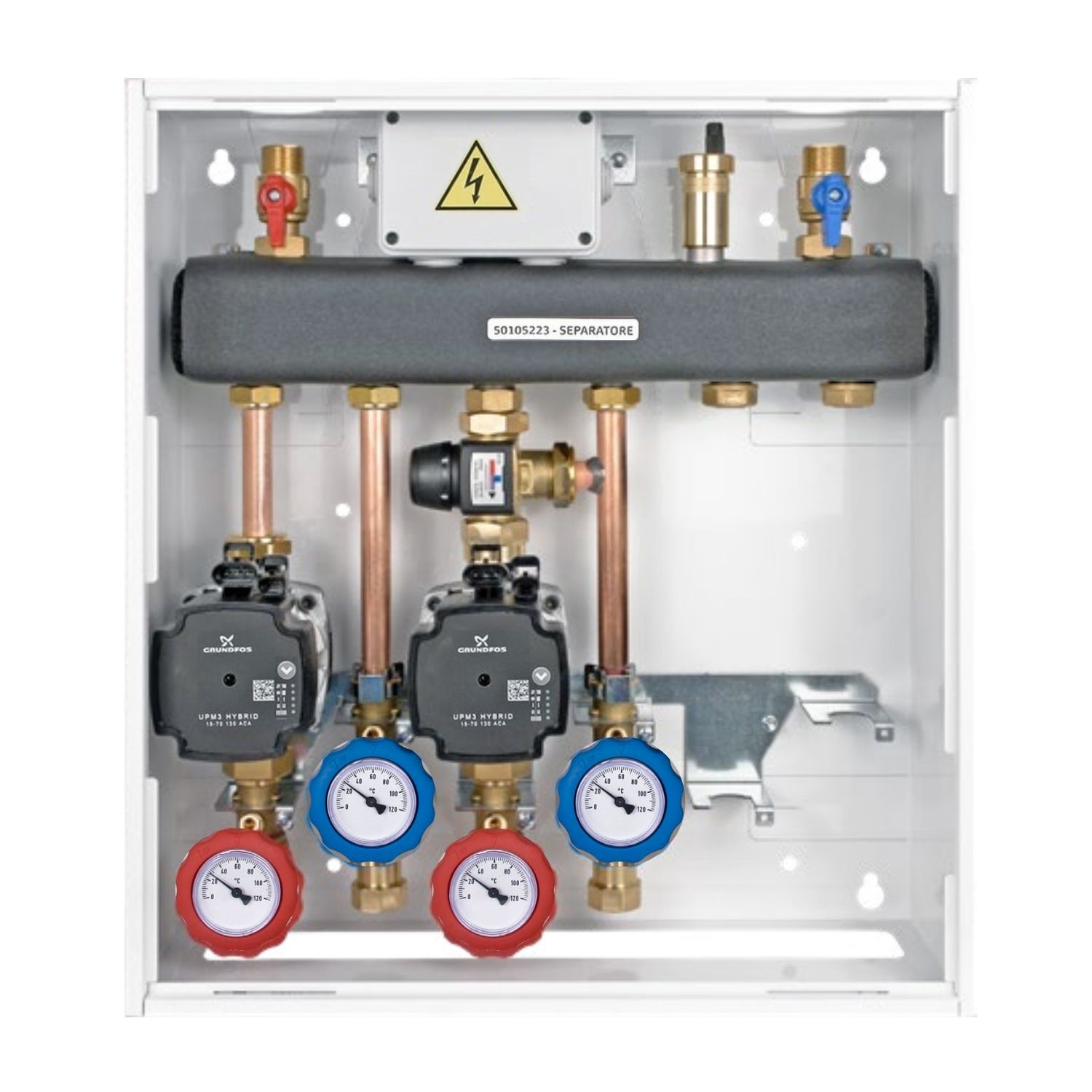

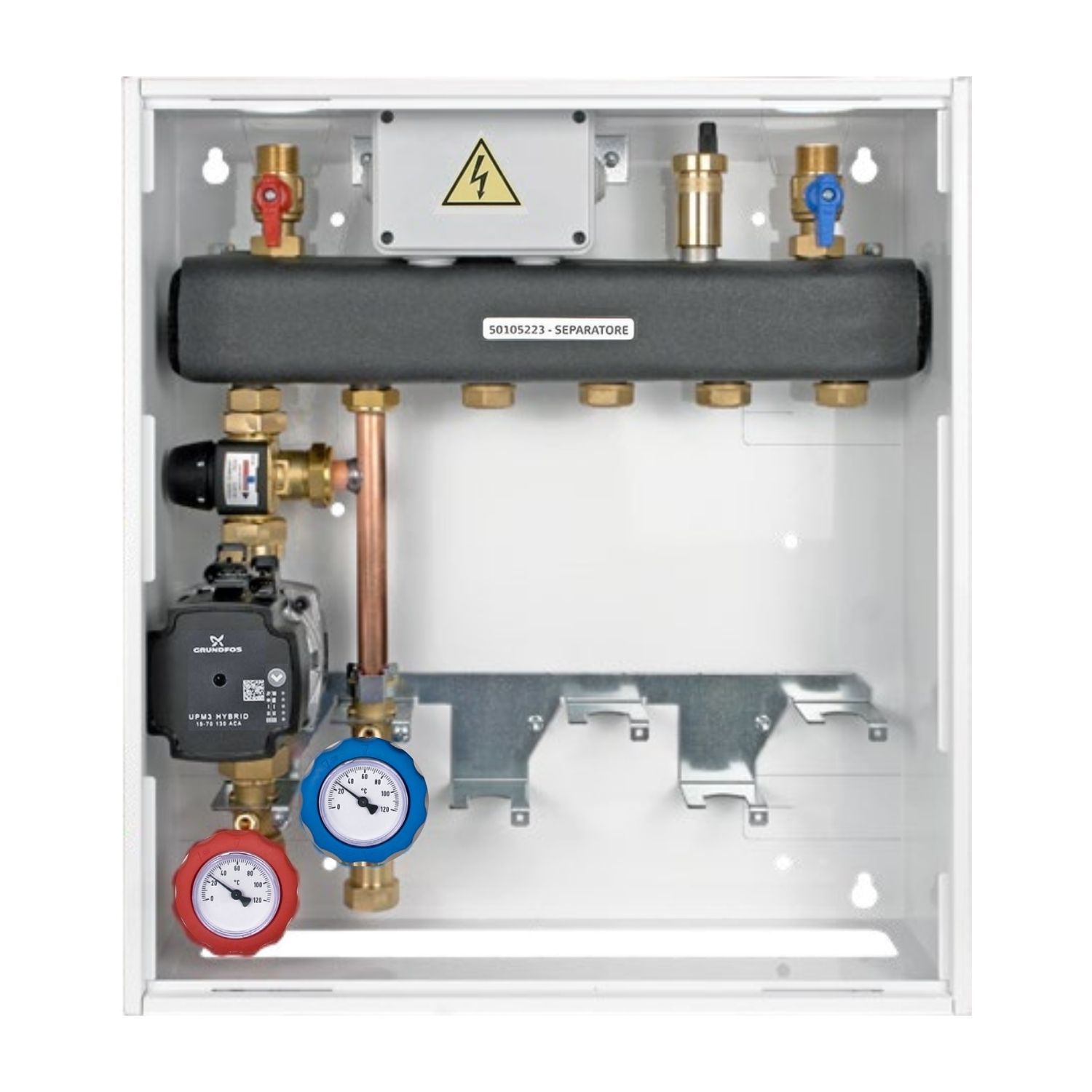

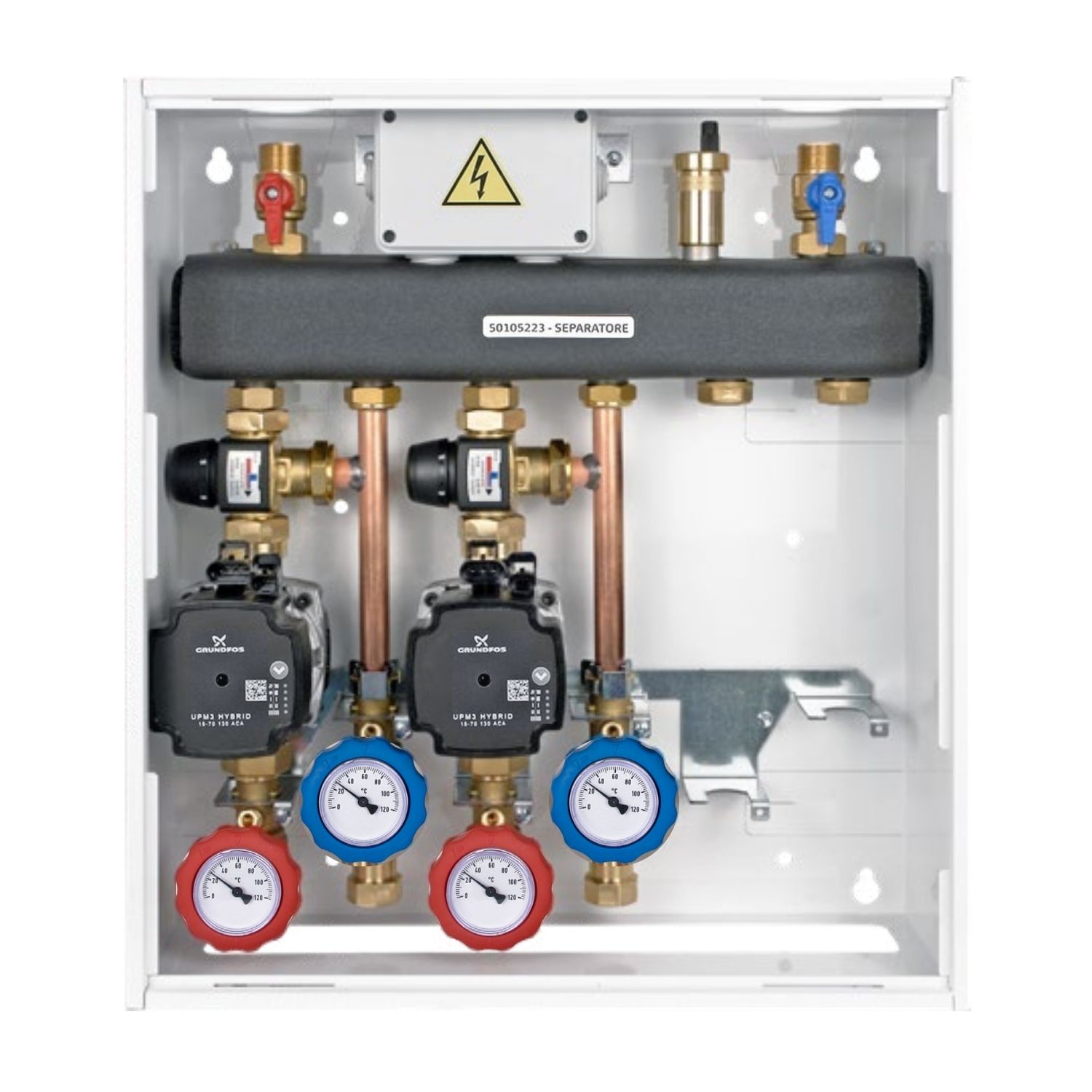

Das Modul enthält innerhalb des Metallgehäuses alle für den Betrieb der einzelnen Heizkreise notwendigen Hydraulikkomponenten.
Jede Zone ist serienmäßig mit einer Grundfos UPM3 Hybrid Umwälzpumpe ausgestattet, ErP-Ready.
Die werkseitig eingestellte Betriebsart der Pumpe ist der Modus „Proportionaldruck“, kann jedoch problemlos auf folgende Modi umgestellt werden:
PWM: externe Steuerung über PWM, Profil A oder C
PP: Proportionaldruck
CP: Konstantdruck
CC: Konstante Kennlinie
AA: AUTOADAPT
Jede einzelne Zone umfasst neben der Umwälzpumpe auch Vorlauf- und Rücklaufventile, Rückschlagventile und – je nach Konfiguration – analoge Thermometer. Das Rückschlagventil kann im Wartungsfall deaktiviert werden. Zudem verfügt jedes Ventil über eine integrierte Tauchhülse zur Temperaturmessung im Vor- und Rücklauf. Auf Anfrage können auch andere Umwälzpumpen mit unterschiedlichen hydraulischen Eigenschaften oder höherer Energieeffizienz geliefert werden. Die spezielle Bauweise des Moduls ermöglicht eine optimale Ausnutzung des Installationsraums, ohne Kompromisse bei der Wartungsfreundlichkeit. Das Modul kann sowohl Aufputz als auch Unterputz installiert werden.
