Beschreibung

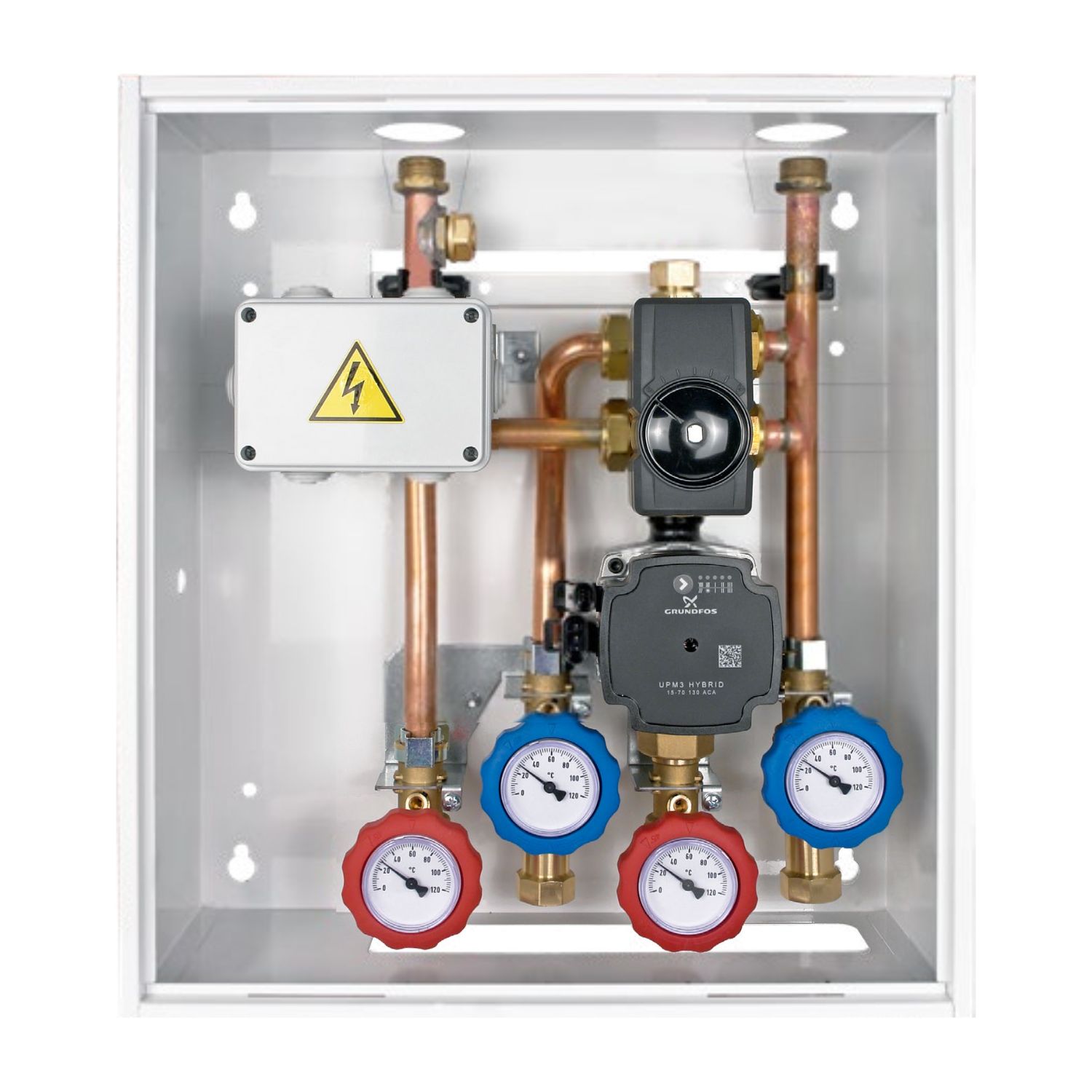

Das NOVACOND Direkt-Mischmodul wurde als hydraulische Ergänzung entwickelt und ist für die Kombination mit Brennwert-Wärmeerzeugern zur Steuerung von zwei Heizkreisen vorgesehen.

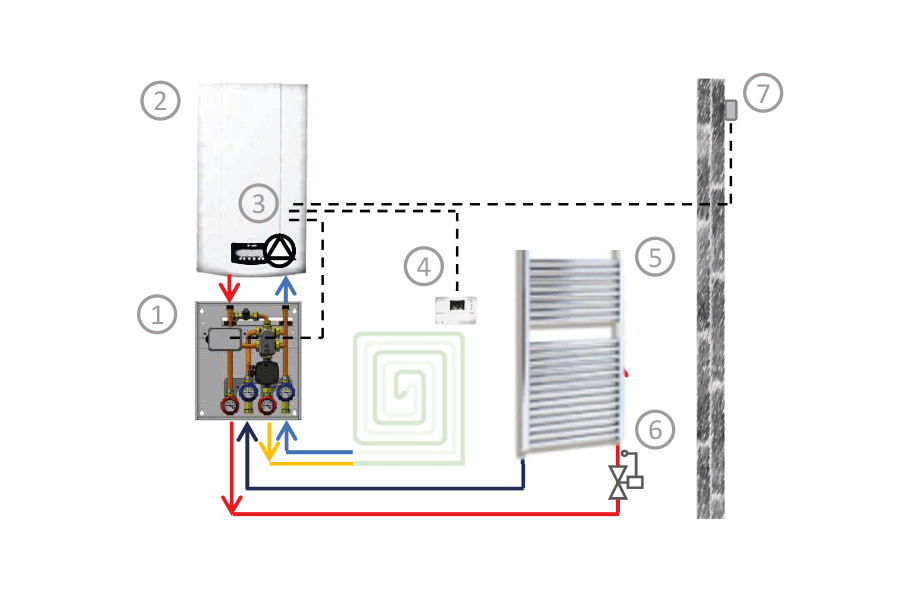

Die direkte Zone wird vom Kessel-Umwälzpumpe gesteuert, während die Mischzone mit einer zusätzlichen Umwälzpumpe und einem 6-Wege-Mischventil ausgestattet ist. Diese ermöglicht die Rückführung des Rücklaufwassers aus dem direkten Heizkreis in die Mischzone und gewährleistet:
den richtigen Durchfluss und die optimale Temperatur des Wärmeträgerfluids,
eine temperaturgeregelte Steuerung des Vorlaufs,
maximale Effizienz des Wärmeerzeugers durch Minimierung der Rücklauftemperatur.
NOVACOND kann mit einem Ventil für die direkte Zone oder einem Bypassventil kombiniert werden, um mit thermostatischen Ventilsystemen zu arbeiten.
NOVACOND verfügt über keinen hydraulischen Separator, sondern wird direkt mit dem Wärmeerzeuger verbunden.
Mischzone – Standardmäßig ausgestattet mit Grundfos UPM3 Hybrid-Umwälzpumpe, ErP-Ready
Die werkseitige Einstellung der Pumpe ist auf den Modus proportionaler Druck gesetzt, kann jedoch leicht in folgende Modi geändert werden:
PWM: Externe Steuerung über PWM (Profil A oder C)
PP: Proportionaler Druck
CP: Konstanter Druck
CC: Konstante Kennlinie
AA: AUTOADAPT

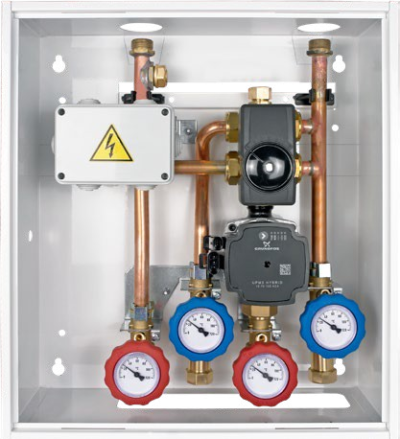

Die Mischzone enthält neben der Umwälzpumpe und dem Mischventil auch Vorlauf- und Rücklaufventile, Rückschlagventile und je nach Konfiguration analoge Thermometer. Jede Ventileinheit integriert zudem eine Tauchhülse zur Temperaturüberwachung von Vor- und Rücklauf.
Die direkte Zone kann mit einer Zonenventilierung oder einem hydraulischen Bypass ergänzt werden. Durch die besondere Bauweise wird der Installationsraum optimal genutzt, ohne die Wartungsfreundlichkeit zu beeinträchtigen.
Das Modul kann sowohl an der Wand montiert als auch in eine Wand integriert werden.
