Beschreibung

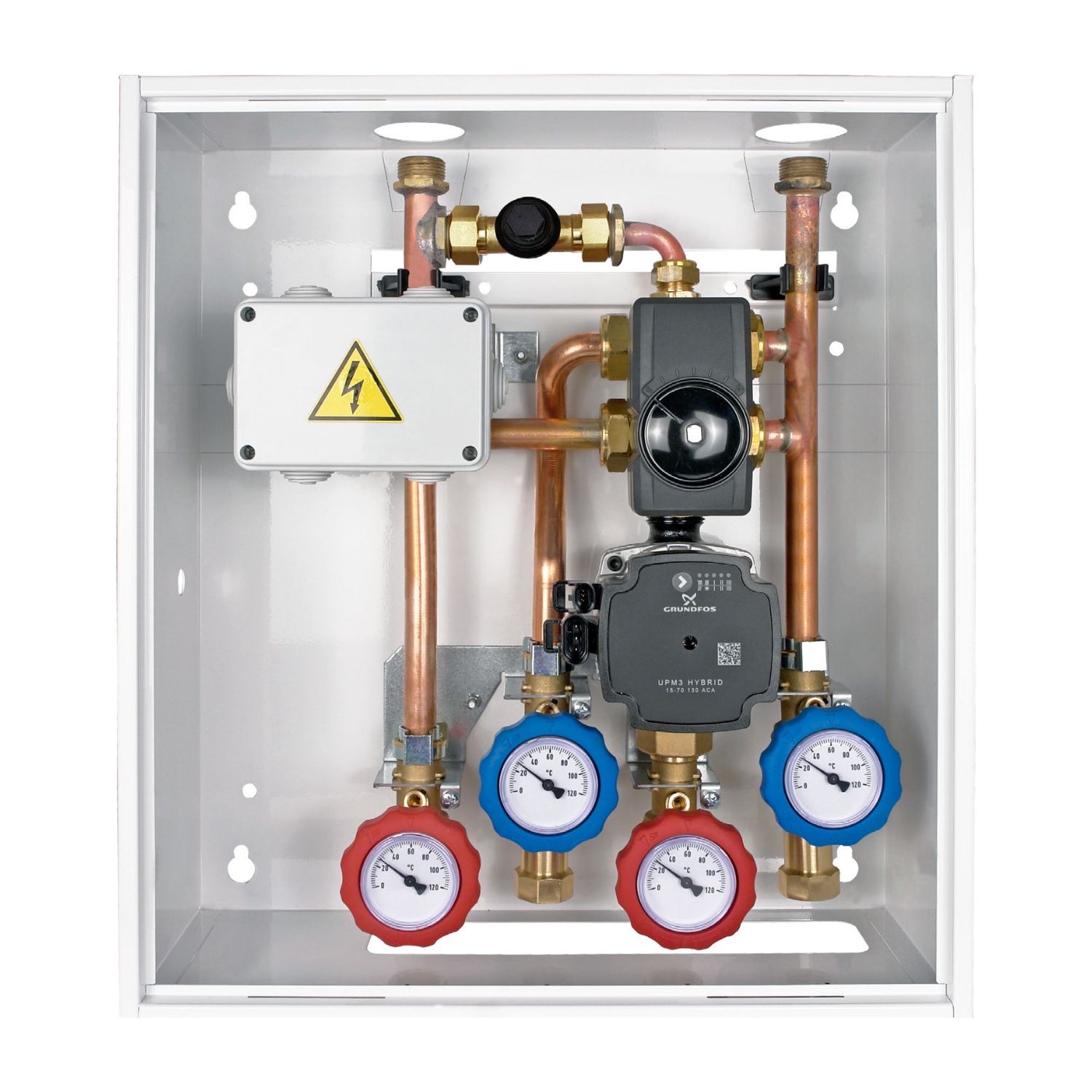

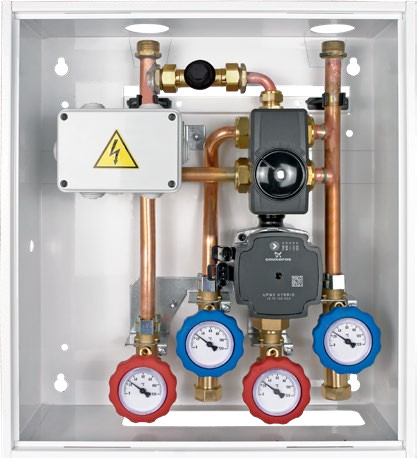

Das NOVACOND Direkt Mischmodul wurde als hydraulische Ergänzung entwickelt und ist zur Kombination mit Brennwert-Wärmeerzeugern für die Steuerung von zwei Heizkreisen vorgesehen.
Die direkte Zone wird durch die Umwälzpumpe des Kessels geregelt, während die Mischzone mit einer zusätzlichen Umwälzpumpe und einem 6 Wege Mischventil ausgestattet ist. Dieses ermöglicht die Rückführung des Rücklaufwassers aus dem direkten Heizkreis in die Mischzone und gewährleistet:
– den richtigen Durchfluss und die optimale Temperatur des Wärmeträgerfluids,
– eine präzise Vorlauftemperaturregelung mit Thermoregulation,
– maximale Effizienz des Wärmeerzeugers durch Minimierung der Rücklauftemperatur.
NOVACOND kann mit einem Ventil für die direkte Zone oder einem Bypassventil kombiniert werden, um mit thermostatischen Ventilsystemen zu arbeiten.
NOVACOND verfügt über keinen hydraulischen Separator, sondern wird direkt mit dem Wärmeerzeuger verbunden.
Mischzone Standardmäßig ausgestattet mit Grundfos UPM3 Hybrid-Umwälzpumpe, ErP Ready
Die werkseitige Einstellung der Pumpe ist auf den Modus proportionaler Druck gesetzt, kann jedoch leicht in folgende Modi geändert werden:
PWM: Externe Steuerung über PWM (Profil A oder C)
PP: Proportionaler Druck
CP: Konstanter Druck
CC: Konstante Kennlinie
AA: AUTOADAPT
Die Mischzone umfasst neben der Umwälzpumpe und dem Mischventil auch Vorlauf und Rücklaufventile, Rückschlagventile sowie je nach Konfiguration analoge Thermometer. Jede Ventileinheit enthält zudem eine Tauchhülse zur Temperaturüberwachung von Vor- und Rücklauf.
Die direkte Zone kann mit einem Zonenventil oder einem hydraulischen Bypass ergänzt werden. Durch die kompakte Bauweise wird der Installationsraum optimal genutzt, ohne die Wartungsfreundlichkeit zu beeinträchtigen.
Das Modul kann sowohl an der Wand montiert als auch in eine Wand integriert werden.
